Cable de conexión entre CPLD y Programador

Se pretende construir un cable como el que se muestra en la foto. Máximo puede ser hasta 30 centímetros de longitud.

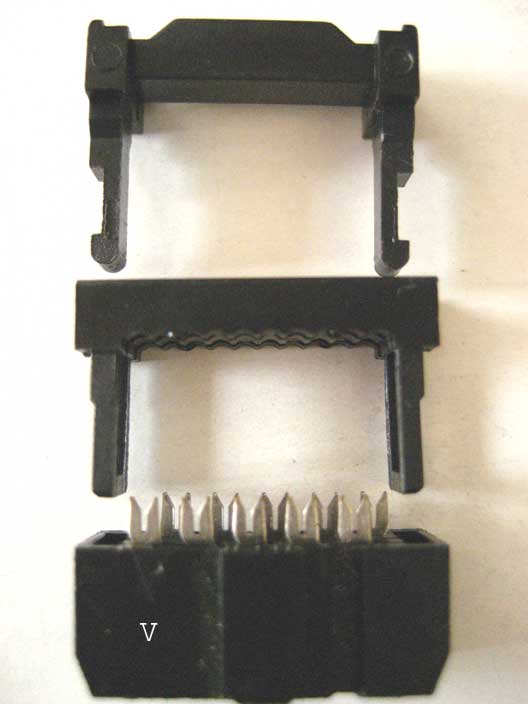

Los conectores los podemos separar en sus tres partes. Por lo pronto solo utilizamos las dos inferiores.

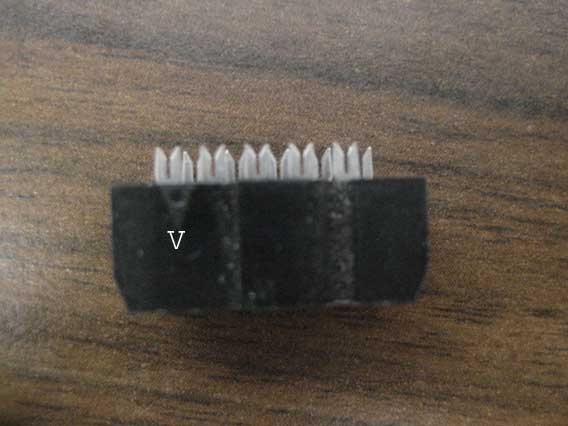

Observe la marca que se encuentra en una de las caras del conector.

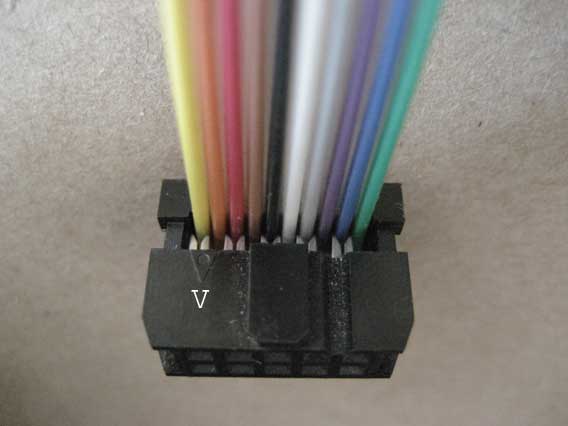

El cable lo colocamos como se muestra entre las dos piezas. En este caso el cable amarillo coincide con la marca y entra de frente. En caso de no tener cable con colores les recomiendo marcar toda una línea con un color para que no tengan problemas.

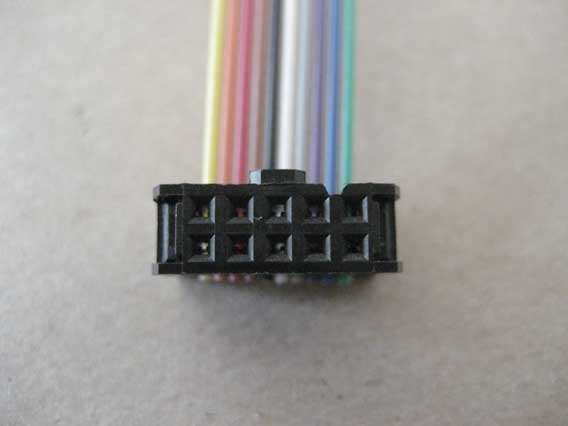

Viendo en planta, existe una saliente en el conector que les da mayor detalle de como va el cable.

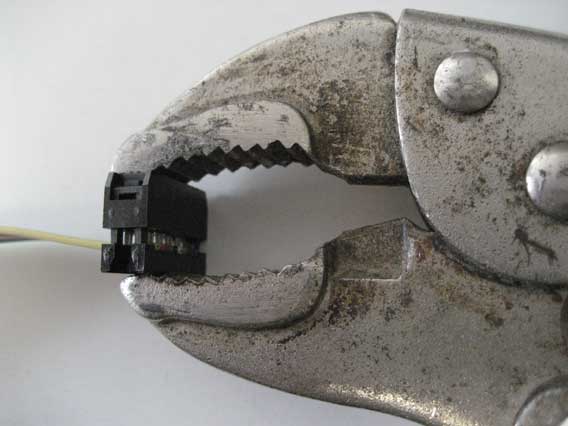

Presionamos de forma uniforme con prensa o pinzas de presión (otras pinzas lesionan el conector). Se escuchara un leve click de los seguros de la pieza al embonar.

Listo.

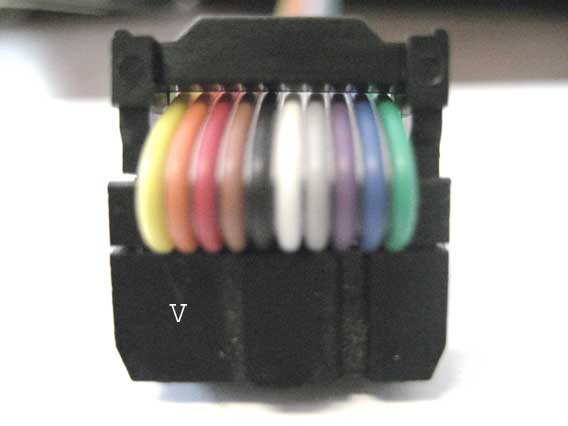

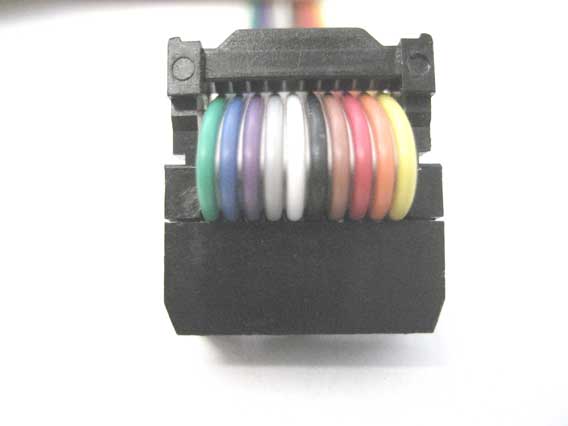

Doblamos el cable en "u" y colocamos la tercera pieza del conector.

Hasta aquí tenemos terminado un extremo del cable. Pasamos al otro extremo y observen con cuidado como se coloca el cable.

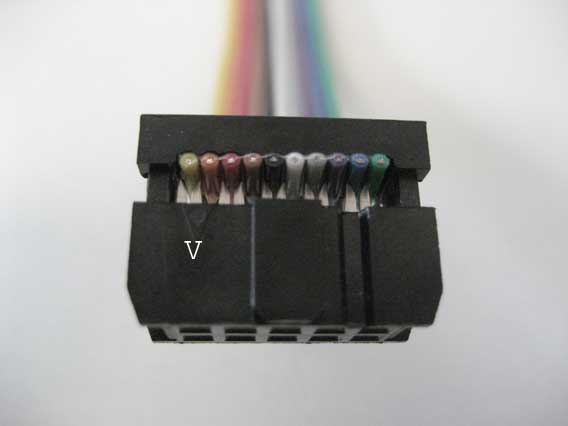

A diferencia del caso anterior el cable entra por detrás del conector pero de todas formas coincidiendo el cable amarillo con la marca.

Listo

Doblamos en "u" y colocamos tercera pieza.

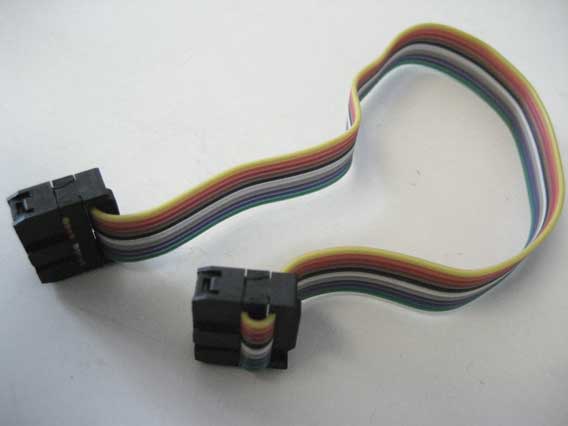

El cable completo nos queda así.

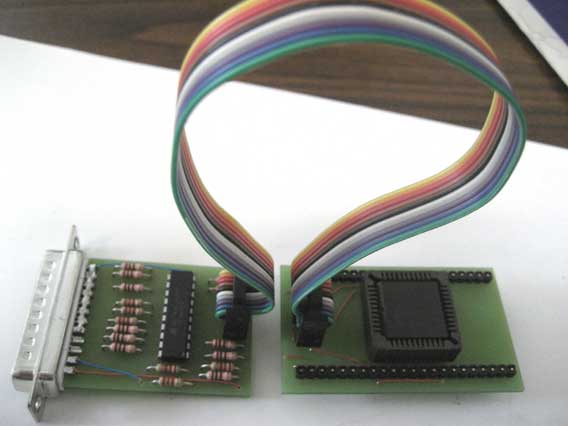

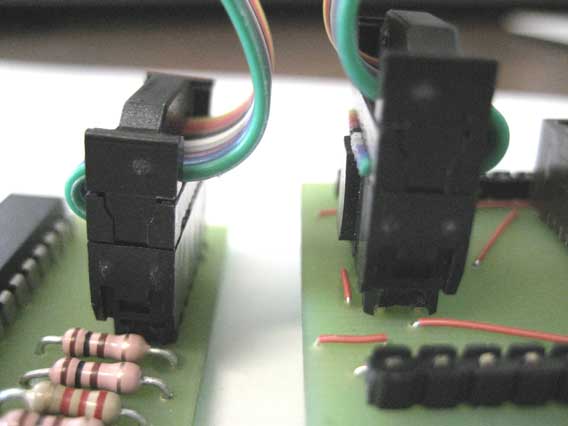

El cable nos permite que si lo conectamos de esta forma ....

.... en donde vemos el color más cercano al verde ...

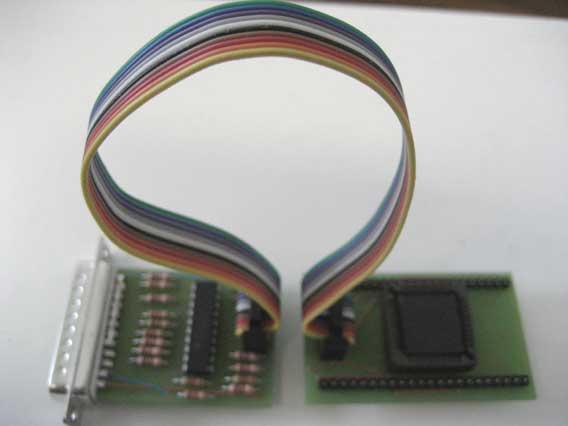

... ó de esta otra, en donde es el amarillo ...

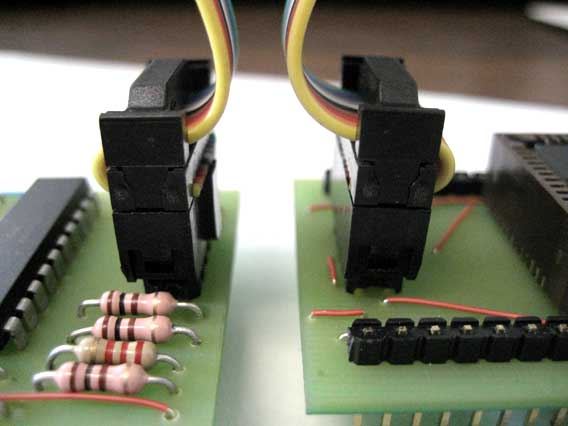

... no generamos ningún problema siempre y cuando no se doble el cable.
